Especificaciones del proyecto
Diseño: Instituto de Investigación y Diseño Arquitectónico del Sudoeste de China Corp.Ltd
Ubicación: China
Tipo: Arquitectura
Materiales: Placa de acero Madera Madera contrachapada Bambú Metal Hormigón Vidrio
Etiquetas: Sichuan
Categoría: Arquitectura de exposiciones Pabellón Arquitectura cultural.
Descripción del Proyecto

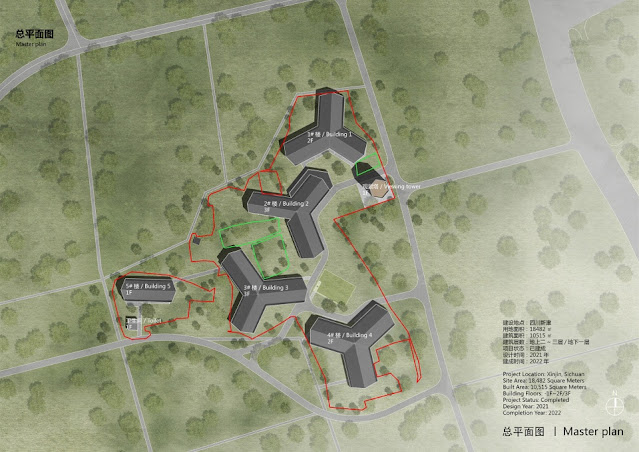

El jardín de la exposición agrícola de Tianfu se encuentra en la ciudad de Xingyi, Xinjin, Sichuan. El proyecto Green Seedling se encuentra en el centro del jardín, Agriculture Expo Island. Cinco unidades de edificios con estructura de madera están bien distribuidas en el campo. El área total del edificio es de 10.500 metros cuadrados. Del primer al tercer piso se albergarán espacios para industrias diversificadas, como ciencia y tecnología agrícola, investigación de cría y exhibición cultural.
El sitio es plano y abierto, con arrozales continuos, caminos de campo dispersos y árboles altos, formando un paisaje rural típico del oeste de Sichuan. El sitio está ubicado en el centro del campo, que originalmente era una granja. La parcela está dispersa y el límite es irregular. El diseño responde a la forma irregular de la línea roja aprovechando la situación y utilizando el módulo modular que se divide en partes.
La comunidad arquitectónica reproduce la intención espacial del modo residencial tradicional en el oeste de Sichuan: Linpan. Además de conectar las rutas de tráfico internas y externas, el suelo se restaura para los campos de cultivo y la parte inferior son los cultivos fuera de las plataformas. Los edificios crecen directamente de los campos, representando un paisaje idílico.
Los cuatro edificios principales adoptan el tema de "Green Seedling" que se extiende en tres direcciones y están dispuestos a lo largo del punto de inflexión del límite del área de aplicación, de modo que cada unidad individual tiene diferentes ángulos de rotación y muestra una relación de posición sutil entre sí. Cada "Green Seedling" individual se divide en tres unidades independientes bifurcadas. La parte central converge para formar un salón abierto con dos pisos, proporcionando un espacio de actividad semi-al aire libre bajo la protección de amplios aleros, que es adecuado para el clima cálido y lluvioso del oeste de Sichuan.
El edificio adopta materiales simples y naturales porque la casa de campo original en el oeste de Sichuan está hecha principalmente de vigas de madera, pequeñas tejas verdes y paredes de ladrillo. Estos elementos locales se hacen referencia en el diseño, y se utilizan baldosas de cerámica gris oscuro, madera laminada encolada de color cálido y paredes pintadas de gris. Los productos utilizados aquí son todos los productos industriales, pero se reducen a una línea continua con los materiales artesanales tradicionales de las casas agrícolas, un diálogo constructivo que constituye la dimensión temporal.
El nombre de "Green Seedling" proviene del diseño biónico de la arquitectura: desde el centro geométrico del edificio, un grupo de techos de madera arqueados crece en tres direcciones en un ángulo de 120 grados, formando la forma de "trébol". La forma de las plantas refleja cómo se adaptan a factores naturales como la luz solar, la lluvia y el viento superficial. Los edificios deben responder al medio ambiente de una manera razonable, como las plantas, y tener una belleza estructural asombrosa.
Al este del Proyecto Green Seedling se encuentra la sala de exposiciones principal del Jardín de la Exposición Agrícola, diseñada por el académico Cui Kai. Los cinco techos de arco gigante forman el hito más obvio. En respuesta, el Proyecto Plántula Verde también adopta la estructura de arco de madera laminada encolada para delinear el horizonte ondulado y comunicarse con el vasto horizonte.
El entorno del campo es relativamente húmedo. Existe el riesgo de anegamiento durante la temporada de lluvias. Para evitar el contacto directo entre la estructura de madera y el suelo, el diseño considera colocar el marco de la estructura de madera de los edificios 1, 4 y 5 sobre la losa de base de hormigón con una altura de 1 metro. El piso inferior del edificio de la Unidad 2,3 es toda una estructura de hormigón, que se utiliza para colocar salas de equipos, cocinas y laboratorios para cumplir con los requisitos de prevención de incendios, prevención de humedad y aislamiento de vibraciones de las salas especiales.
Los dos y tres pisos superiores son estructuras de madera laminada encolada, que se erigen sobre el marco de concreto del primer piso para formar un sistema de estructura mixta con capas superiores e inferiores. El concepto de diseño se expresa claramente desde los niveles visual y técnico.
Teniendo en cuenta la flexibilidad de las funciones posteriores, las unidades de construcción están diseñadas con grandes vanos. La estructura del techo adopta un arco principal de madera laminada encolada de 33 metros de luz para lograr un gran espacio sin columnas en el piso superior.
El arco principal longitudinal y la viga secundaria transversal dispuestas a lo largo de la superficie curva, como las venas de las hojas, tienen una sensación de vida y dan vitalidad al espacio. El extremo de cada viga secundaria sobresale para sostener los aleros.
Para lograr una línea de alero ligera y delgada, se adopta el método de insertar nervaduras de placa de acero en el extremo de la viga de madera, y la parte superior está cubierta con placa de aluminio, lo que no solo resuelve el problema de recortar. Pequeñas baldosas verdes, sino que también enriquecen la jerarquía visual.
El espacio interior también enfatiza la sensación de naturaleza y, a través de vigas y columnas de madera expuestas, se evita la decoración, logrando la integración de la estructura y el diseño interior. La luz del sol ingresa al interior a través de los aleros y el espacio se llena de una luz cálida y agradable única de la estructura de madera laminada.
Al final de cada unidad, el arco principal de madera laminada se apoya en la columna de hormigón inclinada, y la columna de acero delgada e inclinada simétrica sostiene la cornisa del techo de madera que sobresale.
La forma es liviana y el techo se abre como el ala de un pájaro, protegiendo el balcón que sobresale de abajo. Madera, hormigón y acero: cada componente material corresponde claramente a su propio propósito de transmisión de fuerza, expresando una relación de construcción clara y reflejando las características de la "estructura transparente".
Combinando la forma especial del techo, el equipo de diseño diseñó específicamente los caminos para el agua de lluvia. El techo está colocado con tejas de arcilla sobre la capa impermeable flexible, aprovechando la pendiente del techo curvo. El techo en forma de V recoge el agua de lluvia en una zanja arqueada sobre la cumbrera interior y luego la descarga en direcciones internas y externas.
La zona exterior adopta una salida de agua, mientras que la zona interior converge en el cubo de agua de lluvia situado encima del centro del salón abierto. Luego se descarga al depósito subterráneo a través de un bajante oculto enterrado en una columna hexagonal de hormigón. El agua de lluvia recogida sirve como fuente de agua para el riego de zonas verdes y el lavado de carreteras, consiguiendo un uso integral de los recursos hídricos.
