El presente trabajo muestra el proceso de construcción de un domo geodésico a través de la recolección y reutilización de tubos de cartón, realizado por estudiantes del séptimo semestre en la Facultad de Arquitectura y Urbanismo de la Universidad Nacional de San Agustín de Arequipa en el año 2018.
Se trata de lograr una estructura que pueda contener un espacio para diferentes usos, empleando material reciclado, en este caso tubos de cartón, los cuales cortados a las medidas apropiadas se han unido a piezas hechas en MDF utilizando pernos, con lo que es posible montar y desmontar la estructura cuando sea requerido.
Para cubrir las superficies triangulares entre tubos y nudos se han utilizado piezas de yute cortadas y tensadas entre los vértices de las uniones. Aquí una síntesis de los materiales utilizados y del proceso constructivo realizado.
a.- Elaboración de prototipos digitales en 3 dimensiones, se muestran dos de ellos.
b.- Materiales empleados:
- Tubos de cartón a reutilizar

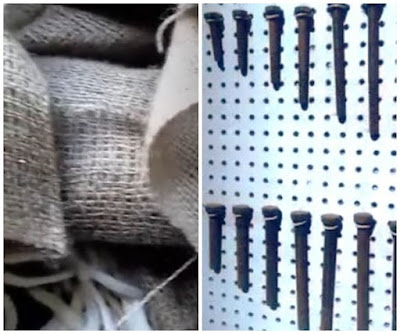

- Yute para cubrir superficies entre tubos
- Pernos con Rosca
- Unión estructural en MDF de 9 mm, según modelo mostrado
- Volandas de plástico cortadas de botellas vacías de gaseosa
c.- Proceso constructivo

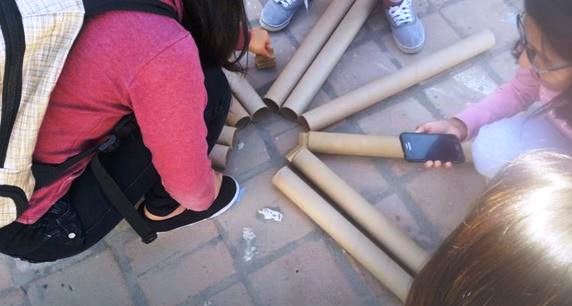

- Medición de tubos de cartón a 50,58 y 60 cms., luego se hace el trazado de línea de corte, se hace el corte de tubos con esmeril de acuerdo a la medida y después se hace el lijado en los extremos de tubos donde se cortó para un buen acabado.
- Utilizando el método de la plomada se marcan dos puntos a lo largo del tubo. Con un formato guía se marcan puntos perpendiculares en los tubos. Luego se traza una línea recta que une ambos puntos extremos, se procede a la medición del tubo a 1.5 y 3.0 cms. del borde.
- Luego con un taladro se perforan huecos en los extremos de los tubos, las medidas de los huecos perforados a 1.5 y 3.0 cms. son para darle a cada tubo el ángulo de inclinación necesario para formar la cúpula geodésica.
- Una vez perforados, se procede al lijado de los tubos, finalmente se agrupan los tubos de acuerdo al tamaño, los tubos ya están listos para el montaje.
- Para obtener las volandas de plástico: Se hacen huecos en las botellas con el taladro y luego se procede a cortar rodeando cada hueco.

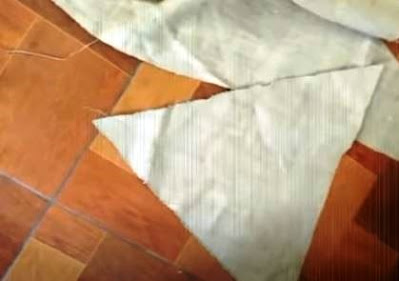

- Con el yute: Utilizando un molde de cartón se trazan las piezas triangulares necesarias, se cortan las piezas de yute según lo trazado, y utilizando hilo de nylon se cosen los bordes de los triángulos de yute. Los vértices permitirán tensar las piezas triangulares en los módulos del domo
d.- Ensamblaje de los módulos
- Se insertan los tubos de cartón en la unión estructural de MDF, después se colocan los pernos con sus respectivas volandas y roscas.
- Es conveniente luego ajustar las roscas utilizando una llave, se van formando los módulos hexagonales y pentagonales.

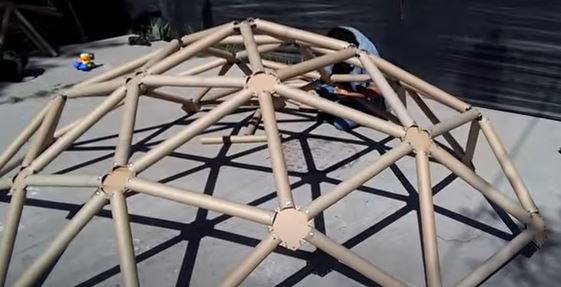

- En ensamblaje final se inicia con un módulo pentagonal que irá en la parte superior, a este módulo pentagonal se ensamblan módulos hexagonales y se continua luego con en ensamblaje de otros módulos pentagonales.
Integrantes:
Pierina Araujo Trelles, Heide Condori Catacora, Carmen Flores Quina, Francis Garrafa Pusaclla, Tamara Tagle Arizaga y Elizabeth Tito Apaza
