La secuencia gráfica que presentamos, muestra los procedimientos para construir un refugio semi subterráneo en una zona de bosques, por pobladores de la zona. Los materiales empleados son básicamente ramos y barro de la zona.
Como se puede ver en las imágenes se han tenido las siguientes acciones:
Elección del lugar donde se construirá el refugio
limpieza del terreno de hojas y residuos vegetales,
despejando el lugar hasta ver únicamente tierra.

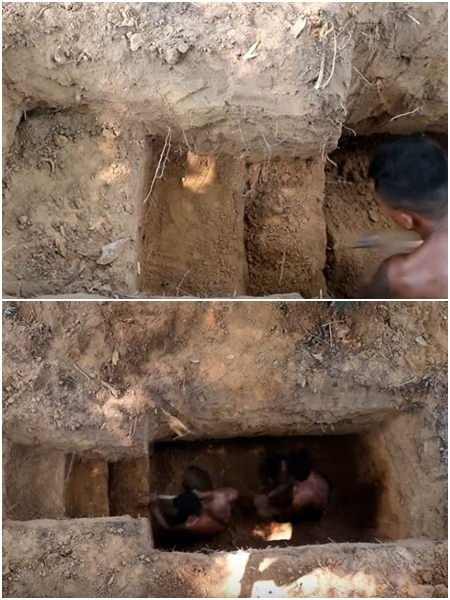

Se procede luego a la excavación para el refugio
primero una forma rectangular donde puedan entrar los
habitantes, luego ampliar a los costados
y formar la escalera de acceso.
En las vista se ve que se han hecho cuatro contrapasos
para llegar al fondo del espacio, al terminar
la excavación se procede a fijar a ambos
lados cañas sobre las que se construirá el techo.
Las cañas laterales están amarradas a puntales
que se plantan en el suelo a fin de mantenerlas fijas.
Entre las cañas laterales, se procede a fijar
ramas curvadas a modo de arcos de medio punto
las que se van amarrando luego a una caña
que se coloca en la parte superior central.
Una vez fijada la caña central superior, se colocan mas cañas
a ambos lados, formando un entramado,
todas las uniones deben quedar fijas y amarradas con
cuerdas vegetales, la distancia entre los arcos debe ser
similar ala distancia entre las cañas.
La zona de ingreso ( escaleras) tiene una estructura
similar pero de mayor altura para entrar
y salir con comodidad.
Luego debe colocarse una capa de ramas para cubrir la estructura,
y luego se procede a preparar barro para recubrir las ramas,
es muy importante darle un buen espesor al barro para tener
el aislamiento adecuado. El mejor que el barro tenga también pedazos
pequeños de ramas para mejorar su resistencia.
Una vez concluido el embarrado externo
es posible también hacerlo al interior,
luego se procede a dar forma al acceso,
con ramas curvadas se cierra la estructura
Para la parte inferior se debe colocar varios puntales
entre el suelo y la rama de borde,
para proceder luego a embarrar y recubrir
la zona de ingreso.
Para la parte posterior, se realiza un cerramiento
con una rama curvada al borde
luego puntales verticales y ramas horizontales
dejando espacio para una pequeña ventana
luego se embarra y sella toda esta parte.
Vistas interiores y exteriores
del refugio concluido
con espacio para do spersonas
que se protegen del clima y
los animales con este refugio.
Videos
con la secuencia completa
