Casa Virgen
2001
Santiago Martínez
Urbanización Virgen de Monserrat, Valencia
179’20 m2
123.000 euros
1. Objetivos más importantes
- Proyectar una vivienda de bajo presupuesto.
- Proyectar una vivienda de elevado nivel bioclimático, sin necesidad de sistemas de calefacción ni de acondicionamiento mecánico.
2. Solución Arquitectónica
Debido a la poca superficie edificable del solar, la vivienda tiene una tipología arquitectónica que aprovecha al máximo el espacio disponible, y al mismo tiempo se ha conseguido un perfecto comportamiento bioclimático.
En este sentido, el espacio central a doble altura es el salón-comedor de la vivienda. A este espacio están volcadas el resto de estancias de la vivienda, compartiendo su misma temperatura.
La estructura formal de la vivienda manifiesta y refleja el culto que se rinde a la utilización del muro de carga en la composición de edificios con un alto nivel bioclimático. El muro de carga aumenta enormemente la inercia térmica del edificio, y es capaz de acumular calor o fresco, y mantener estable la temperatura del interior del edificio.
3. Análisis Sostenible
1. Optimización de recursos
1.1. Recursos Naturales. Se aprovechan al máximo recursos tales como el sol (para calentar la vivienda), la brisa, el agua y la tierra (para refrescar la vivienda), el agua de lluvia (para riego del jardín y las cisternas de los baños),….. Por otro lado, se han instalado dispositivos economizadores de agua en los grifos, duchas y cisternas de los inodoros.
1.2. Recursos fabricados. Los materiales empleados se aprovechan al máximo, evitando posibles residuos, mediante un correcto proyecto, y una gestión eficaz (hormigón, bloques de hormigón, carpintería de madera, contrachapado de madera, pintura,…). Por otro lado, el correcto diseño de la vivienda, a base de muros de carga, permite que se construya sin apenas recursos auxiliares (tales como andamios, grúas, etc…).
1.3. Recursos recuperados, reutilizados y reciclados.
La gran mayoría de los materiales de la vivienda pueden ser recuperables (cubierta, carpinterías, vidrios, vigas de madera, vigas metálicas, pasarelas, escalera, armarios, recubrimientos de madera, protecciones solares, sanitarios,…).
Por otro lado, se ha potenciado la utilización de materiales reciclados y reciclables, tales como: tuberías de agua de polipropileno, tuberías de desagüe de polietileno, tableros de madera aglomerada OSB para puertas interiores, tableros de madera contrachapada para recubrimientos, vidrios reciclados para encimeras de la cocina, suelos, peldaños, y ventanas, etc…
Por último, se ha hecho una amplia utilización de materiales recuperados (residuos) y materiales reutilizados, como vigas de madera, mobiliario, solados y complementos.
2. Disminución del consumo energético
2.1. Construcción.
La vivienda se ha construido con un consumo energético mínimo. La gran mayoría de los materiales utilizados se han fabricando utilizando una cantidad mínima de energía. Por otro lado, la vivienda se ha construido sin apenas recursos auxiliares, y con muy poca mano de obra.
2.2. Uso.
Debido a sus características bioclimáticas, la vivienda tiene un consumo energético convencional muy bajo. La vivienda se calienta por efecto invernadero y una chimenea de biomasa. El agua caliente se genera por medio de dos captores solares térmicos. La vivienda se refresca mediante sistemas arquitectónicos geotérmicos y pulverizando agua, y no necesita sistemas mecánicos de acondicionamiento, por lo que no consume energía para refrescarse.
2.3. Desmontaje
La gran mayoría de los materiales utilizados pueden recuperarse con facilidad (una vez superada la vida útil del edificio), para volverse a utilizar en la construcción de otro edificio (cubierta, vigas de madera, pasarela, escalera, losetas cerámicas, ventanas, contraventanas, puertas..). Por otro lado, la vivienda se ha proyectado para que tenga una durabilidad altísima y un ciclo de vida útil de centenares de años, ya que todos los componentes de la vivienda son fácilmente reparables.
3. Utilización de fuentes energéticas alternativas
La energía utilizada es de dos tipos: solar térmica (dos captores solares para el A.C.S., y evaporación de agua para refresco de aire), y geotérmica (sistema de refresco del aire aprovechando las bajas temperaturas existentes a 2 metros bajo tierra, en las galerías inferiores al forjado sanitario de la vivienda).
4. Disminución de residuos y emisiones
La vivienda no genera ningún tipo de emisiones y tampoco genera ningún tipo de residuos, excepto orgánicos. Parte de estos residuos domésticos se utilizan de nuevo tratándolos convenientemente (aguas grises para el riego del jardín). Por otro lado, durante la construcción de la vivienda apenas se han generado residuos.
5. Mejora de la salud y el bienestar humanos
Todos los materiales empleados son ecológicos y saludables, y no tienen ningún tipo de emisiones que puedan afectar la salud humana. Del mismo modo, la vivienda se ventila de forma natural, y aprovecha al máximo la iluminación natural (no puede utilizase iluminación artificial mientras exista iluminación natural); lo que crea un ambiente saludable y proporciona la mejor calidad de vida posible a los ocupantes del edificio.
6. Disminución del precio del edificio y su mantenimiento
La vivienda ha sido proyectada de forma racional, y la mayoría de sus componentes son industrializados, eliminando partidas superfluas, innecesarias o gratuitas, lo cual permite su construcción a un precio muy reducido, a pesar del equipamiento ecológico que incorpora. Del mismo modo, la vivienda apenas necesita mantenimiento: limpieza habitual, y tratamiento bianual de la madera a base de aceites vegetales.
4. Características Bioclimáticas
1.1. Sistemas de generación de calor
La vivienda se calienta por si misma, de dos modos: 1. Evitando enfriarse: debido a su alto aislamiento térmico, y disponiendo la mayor parte de la superficie vidriada al sur. 2. Debido a su cuidadoso y especial diseño bioclimático, y su perfecta orientación N-S, la vivienda se calienta por efecto invernadero, radiación solar directa y una chimenea de biomasa.
1.2. Sistemas de generación de fresco
La vivienda se refresca por sí misma, de tres modos: 1. Evitando calentarse: disponiendo la mayor parte de la superficie vidriada al sur y apenas al oeste; disponiendo de protecciones solares para la radiación solar directa e indirecta (un tipo de protección diferente para cada uno de los huecos con diferente orientación); y disponiendo un aislamiento adecuado. 2. Refrescándose mediante un sistema de enfriamiento arquitectónico de aire por medio de galerías subterráneas. El aire exterior del espacio sombreado del norte se refresca en una balsa en la que se pulveriza agua. A través de unas escotillas este aire entra a las galerías situadas debajo del forjado sanitario. Este espacio se inunda eventualmente de agua. Una vez dentro, el aire cede su calor al entramado laberíntico de muros en estas galerías, y se refresca.
El aire penetra a la vivienda a través de rejillas del espacio central, en donde se encuentra una fuente con un pulverizador de agua, gracias al cual el aire se refresca un poco mas (esto es posible, ya que el grado de humedad no es alto). Por otro lado, debido a la alta inercia térmica del edificio, el fresco acumulado durante la noche, se mantiene durante la práctica totalidad del día siguiente. 3. Evacuando el aire caliente al exterior de la vivienda, a través de las ventanas superiores de la zona central. La forma inclinada de la cubierta potencia la convección natural y proporciona un efectivo “efecto chimenea” para extraer el aire caliente del interior de la vivienda.
3. Sistemas de acumulación (calor o fresco)
El calor generado durante el día en invierno se acumula en los forjados y en los muros de carga, manteniendo caliente la vivienda durante la noche. Del mismo modo, el fresco generado durante la noche en verano se acumula en los forjados y en los muros de carga, manteniendo fresca la vivienda durante el día. La cubierta ajardinada de alta inercia térmica, refuerza este proceso.
4. Sistemas de transferencia (calor o fresco).
El calor generado por efecto invernadero y radiación natural se reparte en forma de aire caliente por todo el edificio desde la zona central. Del mismo modo, el calor acumulado en los muros de carga se transmite a las estancias laterales por radiación.
El aire fresco generado en las galerías subterráneas se reparte por la vivienda por medio de un conjunto de rejillas repartidas en los forjados.
5. Ventilación natural
La ventilación del edificio se hace de forma continuada y natural a través de los propios muros envolventes, lo que permite una ventilación adecuada, sin pérdidas energéticas. Este tipo de ventilación es posible ya que todos los materiales utilizados son transpirables (hormigón, aislamiento de cáñamo, pintura a los silicatos), aunque el conjunto tenga un comportamiento completamente hidrófugo.
5. Materiales ecológicos
1. Cimentación y estructura.
Muros de dos hojas y aislamiento. La hoja interior constituye el muro de carga a base de bloques de hormigón de 20 cm. de grosor (con alta inercia térmica, ya que se rellenan con hormigón o arena). La hoja exterior se ha construido a base de ladrillos cerámicos de 7 cm. En el interior de la doble hoja existe una capa de aislamiento de corcho negro de 5 cm. y una cámara de aire ventilada de 3 cm. El forjado se ha realizado a base de placas de hormigón armado prefabricado.
2. Acabados exteriores
Pintura a los silicatos. Tablas machihembradas y rastreladas, de pino de suecia, termotratadas y tintadas con aceites vegetales.
3. Acabados interiores
Pinturas vegetales. Solados de parquet flotante ecológico, y tratado con aceites vegetales. Puertas de tablero doble de madera aglomerada, chapado de madera de haya, y tratado con aceites vegetales.

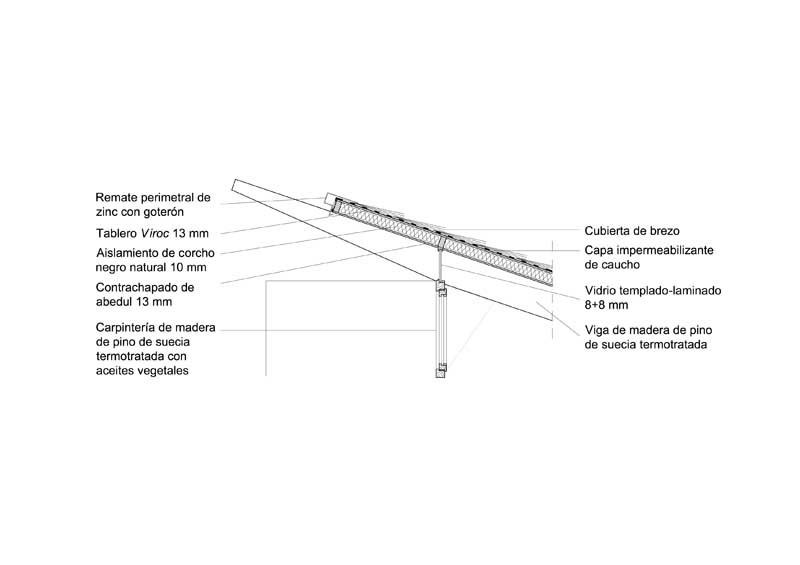

4. Cubierta
Cubierta ajardinada, con un espesor medio de 25 cm. de tierra. Cubierta inclinada a base de tablero sándwich compuesto por: tablero superior de Viroc (virutas de madera y cemento) de 13 mm, tablero inferior de contrachapado de abedul de 13 mm, y aislamiento interno de corcho negro triturado de 10 cm. de espesor. Recubrimiento a base de una lamina de caucho, y una capa de tejido de brezo.
5. Otros
Tuberías de agua de polipropileno. Tuberías de desagüe de polietileno. Electrodomésticos de alta eficiencia energética. Encimeras de cocina de Silestone antibacterias. Tabiques y suelos de vidrio de altas prestaciones (anti-scratch, antideslizante, fácil limpieza, serigrafía especial,…). Carpintería de madera de pino tratada con aceites vegetales. Toldos de lona de algodón. Protecciones solares de madera maciza de pino, tratada con aceites vegetales.
6. Innovaciones más destacadas
- Recubrimientos a base de láminas impermeabilizantes de caucho.
- Cubiertas de tejido de brezo.
- Sistema de refresco de aire con pulverización de agua exterior, e inundación de agua en la cámara inferior al forjado sanitario.
- Tipología de vivienda de alta eficiencia energética. La vivienda apenas consume un 20% de lo que consume una vivienda convencional, con la misma superficie construida.
- La vivienda no necesita ni aire acondicionado, ni sistema de calefacción, tan solo una pequeña chimenea de biomasa.
- Bajo precio de construcción
