100 Proyectos de Arquitectura Sostenible - Casa Mariposa (Colombia)




Casa Mariposa,  2006
Alberto Moreno Uribe
Cali. Colombia
Area :407’62 m2
Costo : 443.886.850 pesos (165.877 euros)


1. Objetivos más importantes

- Experimentación formal con muros de carga curvos.

- Proponer una tipología de vivienda bioclimática que tenga una alta capacidad de refrescarse por si misma, tan solo por su diseño arquitectónico, y sin necesidad de dispositivos mecánicos.

- Estimular las emociones de los ocupantes de la vivienda, y su percepción variable de la misma, obteniendo espacios arquitectónicos en continuo cambio, dependiendo de la posición del observador.

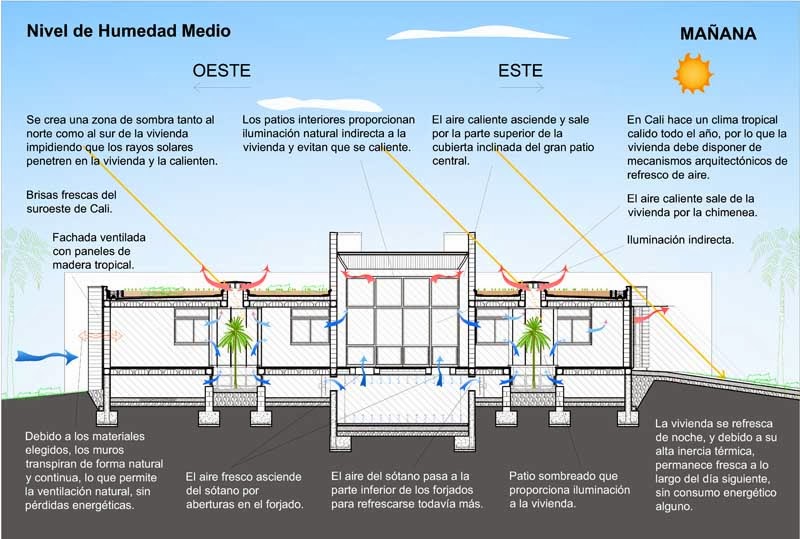

2. Solución Arquitectónica

La vivienda se sitúa en una zona privilegiada al sur de la ciudad de Cali, en Colombia. El entorno es tropical y muy caluroso, y apenas corre la brisa que suele acariciar la ciudad de Cali, avanzado el día.

Por este motivo se ha propuesto una tipología muy especial de vivienda, formada por tres cuerpos principales. La zona central es la zona de distribución de la vivienda, y separa la zona de día, de la zona de noche. Esta zona central proporciona comunicación vertical a la vivienda y es la encargada de generar un gran volumen de aire fresco.

Las zonas de día y de noche disponen de patios de ventilación cubiertos, que garantizan la iluminación directa, y la generación de una corriente de aire fresco, que recorrerá todas las estancias de la vivienda.

La vivienda dispone de varios lagos artificiales perimetrales, que inundan las galería inferiores del forjado sanitario, con el fin de incrementar la evaporación, y el descenso de las temperaturas.









3. Análisis Sostenible

3.1. Optimización de recursos

3. 1.1. Recursos Naturales. Se aprovechan al máximo recursos tales como la brisa, el agua y la tierra (para refrescar la vivienda), el agua de lluvia (para riego del jardín y las cisternas de los baños),….. Por otro lado, se han instalado dispositivos economizadores de agua en los grifos, duchas y cisternas de los inodoros.

3.1.2. Recursos fabricados. Los materiales empleados se aprovechan al máximo, evitando posibles residuos, mediante un correcto proyecto, y una gestión eficaz. Por otro lado, el correcto diseño de la vivienda, a base de muros de carga, permite que se construya sin apenas recursos auxiliares.

3.1.3. Recursos recuperados, reutilizados y reciclados.
La gran mayoría de los materiales de la vivienda pueden ser recuperables (cubierta, carpinterías, vidrios, vigas de madera, vigas metálicas, pasarelas, escalera, armarios, recubrimientos de madera, protecciones solares, sanitarios,…).

Por otro lado, se ha potenciado la utilización de materiales reciclados y reciclables, tales como: tuberías de agua de polipropileno, tuberías de desagüe de polietileno, tableros de madera aglomerada OSB para puertas interiores, tableros de madera contrachapada para recubrimientos, vidrios reciclados para encimeras de la cocina, suelos, peldaños, y ventanas, etc…

Por último, se ha hecho una amplia utilización de materiales recuperados (residuos) y materiales reutilizados, como vigas de madera, aislamientos (a base de sacos desechados de café), mobiliario, solados y complementos.

3.2. Disminución del consumo energético

3.2.1. Construcción.
La vivienda se ha construido con un consumo energético mínimo. La gran mayoría de los materiales y elementos arquitectónicos utilizados se han realizado en fábrica, utilizando una cantidad mínima de energía. Por otro lado, la vivienda se ha construido sin apenas recursos auxiliares, y con muy poca mano de obra.

3.2.2. Uso.
Debido a sus características bioclimáticas, la vivienda tiene un consumo energético convencional muy bajo (se estima que consumirá apenas un 20% de lo que consume una vivienda de la misma superficie y estrato). El agua caliente se genera por medio de captores solares térmicos. La vivienda se refresca mediante sistemas arquitectónicos geotérmicos, y no necesita sistemas mecánicos de acondicionamiento, por lo que no consume energía para refrescarse.

3.2.3. Desmontaje
La gran mayoría de los materiales utilizados pueden recuperarse con facilidad (forjados, cubiertas, carpintería, protecciones solares, vigas de madera, instalaciones,…). Por otro lado, la vivienda se ha proyectado para que tenga una durabilidad altísima, ya que todos los componentes de la vivienda son fácilmente reparables.

3.3. Utilización de fuentes energéticas alternativas
La energía utilizada es de dos tipos: solar térmica (captores solares para generar el A.C.S., y evaporación de agua para refresco de aire), y geotérmica (sistema de refresco del aire aprovechando las bajas temperaturas existentes bajo tierra, en las galerías inferiores al forjado sanitario de la vivienda).
3.4. Disminución de residuos y emisiones
La vivienda no genera ningún tipo de emisiones y tampoco genera ningún tipo de residuos, excepto orgánicos. Por otro lado, durante la construcción de la vivienda apenas se han generado residuos.

3.5. Mejora de la salud y el bienestar humanos
Todos los materiales empleados son ecológicos y saludables, y no tienen ningún tipo de emisiones que puedan afectar la salud humana. Del mismo modo, la vivienda se ventila de forma natural, y aprovecha al máximo la iluminación natural (el sistema domótico garantiza que no se pueda utiliza iluminación artificial mientras exista iluminación natural); lo que crea un ambiente saludable y proporciona la mejor calidad  de vida posible a los ocupantes del edificio.

3.6. Disminución del precio del edificio y su mantenimiento
La vivienda ha sido proyectada de forma racional, y la mayoría de sus componentes son industrializados, eliminando partidas superfluas, innecesarias o gratuitas, lo cual permite su construcción a un precio muy reducido, a pesar del equipamiento ecológico que incorpora. Del mismo modo, la vivienda apenas necesita mantenimiento: limpieza habitual, y tratamiento bianual de la madera a base de aceites vegetales.

4. Materiales ecológicos

4.1. Cimentación y estructura.
Muros de dos hojas y aislamiento. La hoja interior constituye el muro de carga a base de bloques de madera-cemento (Durisol) de 20 cm. de grosor, y de gran formato. Estos bloques se rellenan de arena, o de aislamiento, dependiendo de su situación en la vivienda. La hoja exterior se ha construido a base de ladrillos cerámicos perforados de 7 cm. En el interior de la doble hoja existe una capa de aislamiento de cáñamo de 6 cm. y una cámara de aire ventilada de 3 cm. Los forjados se han realizado a base de placas prefabricadas de hormigón armado.

4.2. Acabados exteriores
Pintura a los silicatos. Tablas machihembradas y rastreladas, de madera Teka, termotratadas y tintadas con aceites vegetales.

4.3. Acabados interiores
Pinturas vegetales. Solados de losetas de gres porcelánico. Puertas de tablero doble de madera aglomerada, chapado de madera de haya, y tratado con aceites vegetales.

4.4. Cubierta
Cubierta ajardinada, con un espesor medio de 30 cm. de tierra. Cubierta inclinada a base de tablero sándwich compuesto por: tablero superior de Viroc (virutas de madera y cemento) de 13 mm, tablero inferior de contrachapado de abedul de 13 mm, y aislamiento interno de fibra de cáñamo de 10 cm. de espesor. Recubrimiento a base de una lamina de caucho, y un recubrimiento de chapa de calamina (zinc).

4.5. Otros
Tuberías de agua de polipropileno. Tuberías de desagüe de polietileno. Electrodomésticos de alta eficiencia energética.,…). Carpintería de madera de Teka tratada con aceites vegetales. Toldos de lona de algodón. Protecciones solares de madera maciza de Teka, tratada con aceites vegetales. Todas las maderas utilizadas tienen un certificado de procedencia con tala selectiva y tratamiento ecológico (FSC).


5. Innovaciones más destacadas

- Utilización de bloques de madera-cemento huecos, y de gran formato, para realizar los muros de carga del edificio.

- Captores solares térmicos longitudinales –horizontales-, a base de tubos de vacío.

- Utilización de tres patios interiores sombreados, que regulan y canalizan las corrientes interiores de aire fresco.

- Iluminación por leds, de muy bajo consumo energético, en más del 30% de las luminarias de la vivienda.
