Estructuras Ligeras con Paraboloides Hiperbólicos - Arq. Alfredo E. Mujica Yépez



Para los proyectos de carácter deportivo, comercial, religioso, es conveniente proponer soluciones ligeras de techos, con formas que expresen lo dinámico, creciente o espiritual, para tales propuestas el uso de superficies de doble curvatura con paraboloides hiperbólicos es recomendado.

Para obtener un paraboloide hiperbólico se plantean 4 puntos, dos en la base y dos en altura (pueden ser a diferentes altura) se unen con vigas de borde a manera de aristas. Luego se divide cada arista en 8 o 10 partes iguales, y se procede a unir  los puntos de una viga con su opuesta.  Se obtiene una superficie curvada en dos sentidos: cóncavo y convexo, esta doble curvatura soporta así esfuerzos de compresión (curva convexa) y de tracción (curva cóncava).

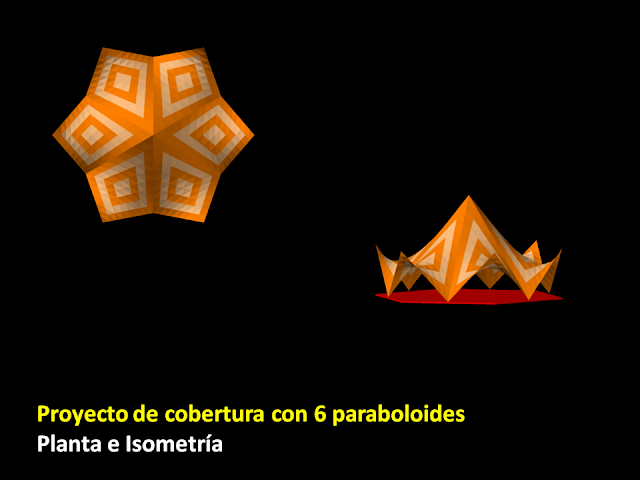

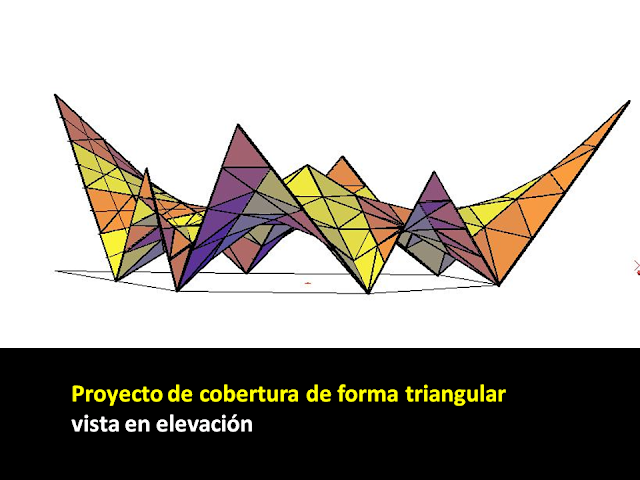

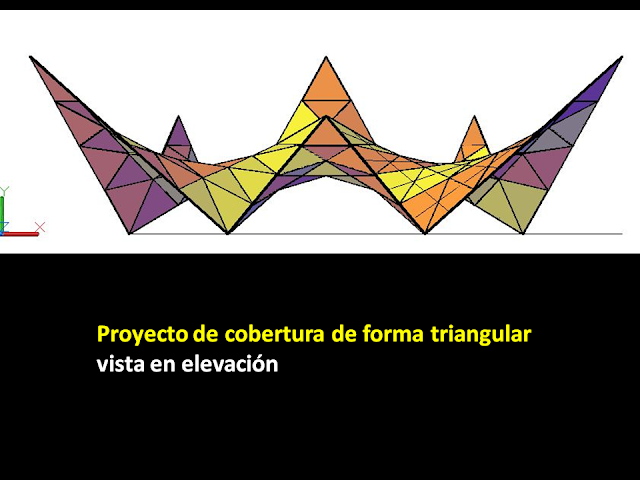

A continuación se muestran las aplicaciones de las superficies de doble curvatura con paraboloides hiperbólicos, incluyendo las vistas que se generan en planta, elevaciones e isometria, así como un video del resultado total.






















AQUÍ EL VIDEO DEL PROYECTO :



AQUÍ EL VIDEO PARA CONSTRUIR
PARABOLOIDES EN SKETCH UP
