El presente trabajo académico se ha desarrollado dentro del Curso de Diseño Estructural II en la Carrera de Arquitectura en la Universidad Alas Peruanas a cargo del Arq. Alfredo Mujica, el autor es el estudiante Gustavo Montes Traverso.  El objetivo es diseñar una cobertura estructural en base al sistema de plegaduras, para cubrir un área de 1,440 metros cuadrados, un espacio de forma rectangular de 48 metros de largo por 30 metros de ancho.

La idea es lograr una composición estructural en base a formas triangulares que  formen entre si ángulos diedros  que puedan soportar el peso propio y cubran con éxito la luz de 3o metros, con paneles bastante delgados. El primer paso es trazar dentro de los límites del área  a cubrir, una trama en planta, conformada por triángulos que se plegaran  entre si haciendo una unidad estructural resistente y estable.  La cobertura es autoportante.



Plano en planta de la cobertura propuesta, modulación
cada 3 y 6 metros en el  eje Y y de 4, 6 y 10 metros en el eje X.

Plano en planta del patrón que se repite en toda la estructura, conformado por tres triángulos cuyos vértices se  denominan con letras mayúsculas.
 Estos son ABC, ACD,y CBE, cada uno con color diferente.
Tomando como base la planta anterior se procede a desarrollar las alturas de los tres triángulos en elevación, utilizando el sistema  cartesiano de coordenadas,
las alturas serán el eje Z, y en el plano se tienen los ejes X e Y. Dos de los triángulos se apoyan directamente en el piso. Obsérvese la escala humana,
el sistema llegará a una altura de 20 metros..



En base al módulo anterior se completa la elevación frontal del conjunto teniendo  el patrón a la derecha e izquierda en simetría al espejo, y al medio unos
pliegues adicionales  a modo de cobertura intermedia.

Elevación lateral del conjunto, los patrones se repiten a lo largo del eje Y, y conforman  esta elevación con separaciones cada 6 metros,  los triángulos llegan al piso
siendo a la vez cobertura y soporte vertical.

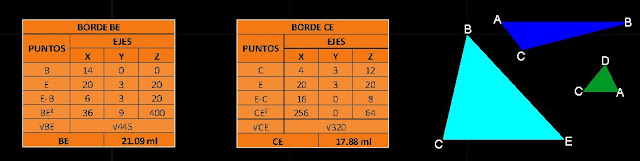

Una vez definida la ubicación de los vértices de cada triángulo en en plano de planta  ( ejes X e Y) y en la elevación  (eje Z), se procede a calcular las medidas de los bordes o aristas de cada triángulo, al obtener las tres medidas de los bordes de cada triangulo, es posible graficarlos en el plano a fin de construir una plantilla calada que servirá
de base para  cortar todos los triángulos necesarios.

Una vez obtenidos todos los triángulos se procede a unirlos, teniendo como guía la trama en planta, a fin de evitar cualquier des ubicación de los vértices.  Es conveniente verificar que en la maqueta los  vértices deben coincidir con los  planos de planta y elevación.

Vista frontal de la plegadura terminada, con referencia a la escala humana.

Vista lateralde la plegadura terminada, con referencia a la escala humana.

Vista panorámica de la plegadura terminada, con referencia a la escala humana.

Interesante composición de pliegues creando zonas de luz y sombra, de esta forma el  conjunto adquiere una presencia imponente y bella.

Maqueta virtual de la plegadura, a fin de tener una visión mas completa de lo proyectado.



Vista de la maqueta real sobre la base del plao de planta, incluendo  sus cálculos y el desarrollo de los componentes triangulares.
